Der weltweit kleinste HDMI-zu-VGA-Konverter mit integriertem Audioausgang und Gamma-X-Funktion. Die ideale Ergänzung für preisgünstige Projektoren oder kleine RGB-Monitore/Displays.

Der HDfury Nano GX ist vollständig kompatibel mit allen gängigen Quellgeräten wie PS4, Xbox One, Roku, TiVo, Apple-Geräten, PS3, Xbox 360 Elite, HD-DVD-Playern, Blu-ray-Playern, HDMI-Grafikkarten sowie den neuesten Set-Top-Boxen (STBs) und DVD-Playern mit HDMI-Ausgang. Für einige Quellgeräte wird möglicherweise ein Netzteil benötigt.

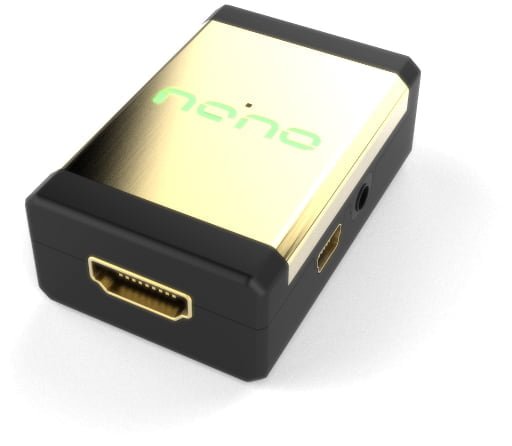

HDFury Nano GX

Hauptmerkmale des HDfury Nano GX

• Der weltweit kleinste HDMI-zu-VGA-Konverter mit integriertem Audioausgang und Gamma-X-Funktion.
• Extrem niedriger Stromverbrauch: 5 V über DVI/HDMI oder externe Stromversorgung.
• Der brandneue HDfury I Nano GX verarbeitet alle Videoformate von SD (480p) bis hin zu Full HD (1080p60).
• Ausgestattet mit einem intelligenten Reset-Schalter, sodass Sie das HDMI-Kabel nie wieder aus- und wieder einstecken müssen, drücken Sie einfach die Reset-Taste und HPD Events wird neu initialisiert.
• Ein perfekter Begleiter für preisgünstige Projektoren oder kleine RGB-Monitore/Displays.
• Wie alle neueren HDfury-Geräte verfügt auch dieses über eine per USB aktualisierbare Firmware.

Spezifikationen:

• HDMI-Buchse als Eingang (100% digital).
• Ein HDMI-zu-DVI-D-Kabel kann verwendet werden, um eine Verbindung zu einer DVI-D(HDCP)-Quelle herzustellen.
• RGB 4:4:4 (8 Bit) digitaler Eingang (jede HDMI-Quelle MUSS RGB 4:4:4-kompatibel sein).
• Mini-Klinkenausgang für analogen Stereoklang.
• Gamma-X-Funktion integriert (siehe unten).
• Kompatibel mit Nicht-HDCP- und HDCP-Quellen.
• Kompatibel mit jedem RGB-Display
• Einfache Installation innerhalb einer Minute. (Plug & Play)
• 10-Bit-175-MHz-Triple-Video-DAC – Inter-DAC: 2 %
• RGB-H/V-Buchse D-SUB 15 Ausgang analoge Videosignale (0,7 Vpp über 75 Ohm Impedanz)
• Ultrakurze analoge Verbindungen (<1 cm) beim Nano GX RGB 1080p für optimale Qualität.
• DVI-Videobandbreite an VGA/RVB-Ausgängen: 25–165 MHz
• DVI-Datenrate – Bandbreite 1,65 Gbit/s (Einzelverbindung)
• Maximale Auflösungen: 1920×1080 oder UWXGA (1920×1200) bei 60 Hz mit benutzerdefinierten Porch-Einstellungen oder SXGA (1280×1024) bei 85 Hz. Computerkompatibel (PC, Mac).
• HDTV-fähig (kompatibel mit 480p/576p/720p/1080i/1080p48/50/60)
• DVI 1.0-kompatibel / HDMI-interoperabel und HDCP-fähig
• Kompatibel mit HD-DVD- und Blu-ray-Disc-Playern
• Kompatibel mit PS3, PS4, X360 Elite und Xbox One
• SAT- und Kabel-Set-Top-Box für HDTV-Kanäle kompatibel
• HDCP-kompatibel mit geladenen eingebetteten Schlüsseln.
• Energiemanagement: DVI- und VESA DPMS-kompatibel.
• Extrem niedriger Stromverbrauch im Standby-Modus
• Maximale Leistungsaufnahme: 0,4 A bei 5 V (bei 165 MHz Pixeltakt)
• Integrierter DC/DC-Wandler (5 V) mit extrem niedriger elektromagnetischer Störaussendung
• Stromversorgung +5V über DVI/HDMI oder externes Netzteil
• Grüne LED zur Anzeige der aktiven digitalen Verbindung.
• Kostengünstige Lösung – Einzel-IC-Lösung + externes EEPROM
• Kleine Größe: 57 x 35 x 19 mm, schwarzes Gehäuse
• Möglichst kurze analoge RGB-Videoverbindung.
• Professionell in der Fabrik hergestellt (Massenproduktion) mit Bestückungs- und Reflow-/Wellenlötgeräten.
• Vergoldete Steckverbinder, Leiterbahnen und Materialien
• HDfury verfügt über einen +5V-Eingang
• EDID-Detektionsfunktion: Der EDID-EPROM kann über die Grafikkarte Ihres Computers neu programmiert werden! (Diese Funktion ist Fachleuten vorbehalten.)
• Garantie: Ein Jahr Garantie

Verbessern Sie die Kompatibilität (lebenslang) und den Wert Ihres Displays (jetzt kompatibel mit neuen Geräten). Die maximale Ausgangsleistung des HDfury liegt über der 1080p-Auflösung, wodurch die kontinuierliche Verarbeitung von 1080p-Videodaten über Jahre hinweg absolut problemlos möglich ist! Der HDfury HDMI/DVI-D-zu-VGA-Signalwandler liefert rauschfreies Video in höchster Auflösung bis zu 1920 x 1080p. Der Inline-Adapter ist einfach zu installieren, wird an jedes VGA-Display angeschlossen und per HDMI/DVI-Kabel mit Ihrer Quelle verbunden. Der DDA liefert Video in nativer Auflösung mit einer internen Bandbreite von 1,65 Gbit/s – ideal für PC- und AV-Quellen.
Heimkino-Fans:

• HDfury ist auch mit den 3-Röhren-Projektoren von Barco kompatibel, darunter BD701, BG701, Ciné 7, BG800(s), BG801, BD808(s), BG808(s), BG1208(s)(/2), BG1209(s)(/2), Cine 8 (Onyx), Zenith Pro 1200, Cine 9 und Cinemax. Der Anschluss erfolgt entweder an Port 3 (mit einem VGA-Kabel -> SUBD9P) oder an Port 5 (mit einem VGA-Kabel -> 5xBNC).
• HDfury ist kompatibel mit den 3-Röhren-Projektoren von NEC (alle Modelle) mit einem VGA-Buchse-auf-5xBNC-Kabel.
• HDfury ist kompatibel mit „Matrix“-Projektoren (nicht HDCP) wie LCD, DLP, SXRD, D-ILA über VGA 15-Pin.

Die Gamma-X-Funktion beinhaltete:

• Ausgang: RGBHV HD-15 D-Sub (VGA) Buchse (direkter Anschluss an Fernseher, Projektor, Monitor).
• Einfach anschließen und loslegen, keine zusätzlichen Schritte erforderlich.
• Anpassbare Gamma-Verstärkung zur Wiederherstellung verlorener Schattendetails.
• Drehpotentiometer zur einfachen Einstellung des Gamma Boosts.
• Unterstützt alle gängigen HD- und SD-Formate: 1080p/1080i/720p/etc. in NTSC/PAL/SECAM.
• Unterstützt alle PC-Auflösungen, einschließlich extrem hoher Auflösungen wie 1600×1200/100Hz, 1920×1440/60Hz und 2K-Signale.
• 450 MHz große Signalbandbreite (-3 dB) für nahezu verlustfreie Videoverarbeitung
• Voller Dynamikumfang für maximale Bilddetails in allen Auflösungen
• Präzise Schwarzwerte – kein Schwarzverlust, keine Detaillücken oder verwaschene Weißtöne

Einfache 1-2-3-Einrichtung des Nano GX

1. Verbinden Sie den Nano GX-Ausgang mit dem Eingang Ihres Displays/Geräts.
2. Schließen Sie bei Bedarf das USB-Kabel zur Stromversorgung an.
3. Schließen Sie den HDMI-Eingang an.

Erste Schritte

Ist HDfury mit meinem Display kompatibel? (Wie kann ich sicherstellen, dass mein Display kompatibel ist?)

Wenn Sie sich nicht sicher sind, ob HDfury mit Ihrem PC-Monitor, CRT-Projektor oder Plasma-/LCD-HDTV kompatibel ist, empfehlen wir Ihnen, folgenden Test durchzuführen:

• 720p-TEST
  Stellen Sie die Grafikkarte Ihres PCs über den VGA-Ausgang auf eine Auflösung von 1280×720 ein, um zu prüfen, ob das Bild über den VGA-Eingang (SUB-D HD15/5xBNC/DB9) korrekt auf Ihrem Bildschirm angezeigt wird.
  Wenn Sie die Ausgabe sehen können, bedeutet dies, dass Sie mit HDfury 720p-Auflösung von jeder HDMI- oder DVI(HDCP)-Quelle auf Ihrem Bildschirm anzeigen können.
• 1080p-TEST
  Stellen Sie die Grafikkarte Ihres PCs über den VGA-Ausgang auf eine Auflösung von 1920×1080 ein, um zu überprüfen, ob das Bild über den VGA-Eingang (SUB-D HD15/5xBNC/DB9) korrekt auf Ihrem Bildschirm angezeigt wird.
  Wenn Sie die Ausgabe sehen können, bedeutet dies, dass Sie mit HDfury 1080p-Signale von jeder HDMI- oder DVI(HDCP)-Quelle auf Ihrem Bildschirm anzeigen können.

Es wurde berichtet, dass die Tatsache, dass einige PC-Monitore die Anzeige höherer Auflösungen wie 1920×1200 ermöglichen, nicht automatisch bedeutet, dass das Display auch eine Auflösung von 1920×1080 unterstützt.
Beispielsweise werden sowohl der Dell 2405FPW als auch der Sony P234B mit einer nativen Auflösung von 1920×1200 angegeben. Leider unterstützt der Dell die Auflösung 1920×1080 nicht korrekt, während der Sony sie einwandfrei darstellt.
Durch die Durchführung des oben genannten Tests lässt sich also erneut feststellen, ob HDMI 720p oder 1080p auf Ihrem Bildschirm mit HDfury angezeigt werden kann.
Wir gehen davon aus, dass die EDID jedes 1920×1200-Monitors aktualisiert werden kann, um die Auflösung 1920×1080 zu unterstützen. Mehr dazu später.

Plasma- und LCD-HDTVs werden oft als „Unterstützt 720p/1080i“ oder „720p/1080i-kompatibel“ aufgeführt.
Dies bedeutet nicht, dass diese Displays technisch in der Lage sind, eine Auflösung von 1280×720 oder 1920×1080 darzustellen!
Tatsächlich haben die meisten von ihnen eine maximale Auflösung von 1024×768.
Im Prinzip empfangen diese Displays über ihre Komponenten oder den VGA-Eingang ein Signal mit höherer Auflösung und skalieren es auf 1024×768 (die beste unterstützte Auflösung) herunter.
Hochwertige (und oft teurere) Monitore skalieren die Auflösung von 1280×720 oder 1920×1080 über VGA- und/oder Komponenteneingang herunter. (Beispiel: Panasonic TH-42PH9WK)
Es wurde jedoch berichtet, dass einige Geräte die über den VGA-Eingang gesendeten Signale nicht herunterskalieren, sondern nur die über den Komponenteneingang gesendeten!
Daher empfiehlt es sich, den oben genannten Test durchzuführen, um sicherzustellen, dass HDfury mit Ihrem Anzeigegerät kompatibel ist!

Ist HDfury mit meiner Source kompatibel?

HDfury ist vollständig kompatibel mit allen gängigen Quellgeräten wie PS4, Xbox One, Roku, TiVo, Apple-Geräten, PS3, Xbox 360 Elite, HD-DVD-Playern, Blu-ray-Playern, HDMI-Grafikkarten sowie den neuesten Set-Top-Boxen (STBs) und DVD-Playern mit HDMI-Ausgang. Für einige Quellgeräte wird möglicherweise ein Netzteil benötigt.

Bei einigen älteren Set-Top-Boxen und DVD-Playern mit HDMI-Ausgang können aufgrund folgender Probleme potenzielle Schwierigkeiten auftreten:

• HDCP-Handshake-Problem (HDCP wurde vom Quellhersteller nicht korrekt implementiert)
  Einige ältere Set-Top-Boxen und DVD-Player wurden vor der endgültigen Festlegung der HDCP-Spezifikationen auf den Markt gebracht und können daher unter dem HDCP-Handshake-Bug leiden.
  Die Branche kündigte zunächst nur einen HDCP-Handshake beim Einschalten an, während bei den tatsächlich produzierten Geräten und Chipsätzen dieser HDCP-Handshake alle zwei Sekunden kontinuierlich erneuert werden muss.
  Dieses Problem wird von HDMI.org selbst hier ausführlich erklärt: http://www.hdmi.org/training/player01.html (Klicken Sie auf „Common Installation Issues“ und die beiden oben stehenden Links).
  Wie HDMI.org erklärt, können diese Quellgeräte selbst auf den neuesten HDMI-Displays kein Signal ausgeben. Für diese Quellgeräte ist ein Firmware-Upgrade erforderlich.

Digitale und analoge Verbindung zwischen HDMI-Quelle > [DIGITAL] > HDFury > [ANALOG] > Display

Sie sollten IMMER das mit Ihrem HDfury gelieferte Breakout-Kabel (Verlängerungskabel) verwenden: Für die Qualität kann keine Garantie übernommen werden, wenn ein anderes Breakout-Kabel verwendet wird, insbesondere wenn es länger ist.

Mein Monitor unterstützt technisch gesehen 1280×720 (und/oder 1920×1080) über seinen VGA-Eingang (RGBHW, entweder 5xBNC/Sub-D HD15/DB9), und ich verwende eine aktuelle HDMI-Quelle. Leider erhalte ich kein Bild auf dem Bildschirm.

Sobald Sie HDfury an Ihr Display angeschlossen und ein HDMI-Kabel zu Ihrer Quelle verlegt haben, sollten Sie als erstes den Status der grünen LED überprüfen: Leuchtet die grüne LED?

Die LED signalisiert, dass HDfury ausreichend Strom von der DVI/HDMI-Quelle erhält und stellt sicher, dass das Gerät nun betriebsbereit ist und ein RGB-Signal ausgibt.
Wenn die LED ausgeschaltet ist, funktioniert der HDfury nicht und es wird daher kein RGB-Signal an Ihr Display gesendet.
Mögliche Gründe sind beispielsweise:

• Ihre HDMI-Quelle ist nicht auf Ausgabe über HDMI eingestellt (z. B. müssen Sie bei der PS3 HDMI in den Anzeigeeinstellungen aktivieren).
• Das DVI- oder HDMI-Kabel verwendet dünne Kupferdrähte und ist länger als 5 Meter.
• Die DVI- oder HDMI-Quelle kann den maximalen Strom von 0,5 A über ihren HDMI- oder DVI-Pin Nr. 14 nicht liefern.

LÖSUNG: Wir empfehlen Ihnen die Verwendung unseres USB-zu-Mini-USB-+5V-Kabels oder eines beliebigen +5V-Netzteils, das mit Folgendem kompatibel ist:

– Liefert eine geregelte (+/- 5%) 5VDC-Stromversorgung mit einem maximalen Gleichstrom von 0,5A.

Einige Hinweise zum ersten Anschließen des HDfury!

Wenn Sie den HDfury zum ersten Mal anschließen, kann es vorkommen, dass der Bildschirm nach links verschoben ist. > Das ist normal.
Passen Sie einfach die Einstellungen Ihres Bildschirms an, um das Bild wieder in die richtige Position zu verschieben. Dies muss nur einmal erfolgen.
Bei einigen europäischen CRT-Bildschirmen lässt sich der Bildausschnitt aufgrund der Unterschiede in der HD-Bilddarstellung zwischen US-amerikanischen und europäischen Bildschirmen nicht weit genug zurückschieben.
Falls Sie betroffen sind, stellen Sie Ihre Quelle auf 60 Hz um, um das Problem zu beheben. Sie können einen neuen Speicher einrichten, ohne Ihre ursprünglichen Einstellungen zu beeinträchtigen.
Da der HDfury mit einer eigenen EDID geliefert wird, steht Ihnen immer die H-Position zur Verfügung, um diese anzupassen.
Sie können beispielsweise HDfury an Ihren PC-VGA-Bildschirm anschließen und werden feststellen, dass das Bild beim ersten Mal nach links verschoben ist.
Anschließend können Sie diese Einstellung an Ihrem PC-Bildschirm anpassen, und es wird perfekt sein. Wenn Sie Ihren Computer wieder an den VGA-Bildschirm des PCs anschließen, ist das Bild wie zuvor zentriert!
Ihr Bildschirm verfügt über Speicherfunktionen, um Ihre Einstellungen je nach Quelle zu speichern. Es gibt keine weiteren Einstellungen, die angepasst werden können.
