Dr HDMI — 1080p EDID-Manager & HDMI-Handshake-Fixer

Schwarzes Bild nach dem Standby? Ein Projektor, der erst beim dritten Versuch synchronisiert? Ein PC, der seinen Desktop umbaut, sobald der AV-Receiver ausgeht? Meist ist das Videosignal selbst völlig in Ordnung. Schief geht das kurze Gespräch, das HDMI-Geräte führen, bevor ein Bild erscheint: Die Quelle fragt, was das Display kann, das Display antwortet mit seiner EDID, und ein Hot-Plug-Detect-Signal sagt der Quelle, wann sie erneut fragen soll. Ist dieses Gespräch instabil, ist es das Bild auch.

Dr HDMI ist die originale Antwort von HDfury auf dieses Problem. Der kompakte Adapter sitzt zwischen Ihrer Quelle und dem Rest der HDMI-Kette und übernimmt das Gespräch. Statt auf jeden Receiver, Splitter oder jedes Display zu reagieren, das ein- und ausgeschaltet wird, liest die Quelle eine feste, vorhersehbare EDID, die Sie am Dr HDMI wählen. Im Alltag ist keine Software nötig: Bank mit den Pfeiltasten wählen, den Rest erledigt das Gerät.

So funktioniert es

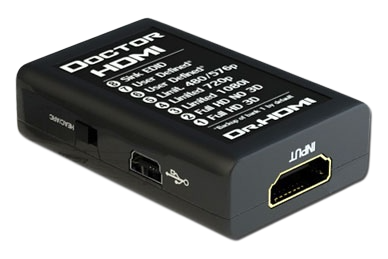

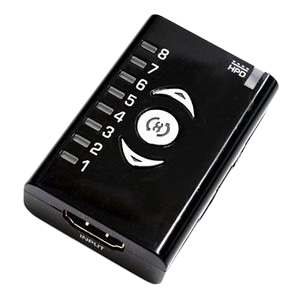

Acht EDID-Bänke sind eingebaut. Drücken Sie ▲ oder ▼, warten Sie etwa eine Sekunde, und die gewählte Bank wird aktiv. Anschließend sendet Dr HDMI ein Hot-Plug-Detect-Ereignis von rund zwei Sekunden, damit die Quelle die Fähigkeiten neu einliest und ihren Ausgang neu konfiguriert. Die mittlere Taste kopiert die EDID des angeschlossenen Displays in Bank 8 und aktiviert sie sofort: ideal, wenn eine Quelle genau das Display weiter sehen soll, mit dem sie am besten arbeitet, auch wenn es ausgeschaltet ist.

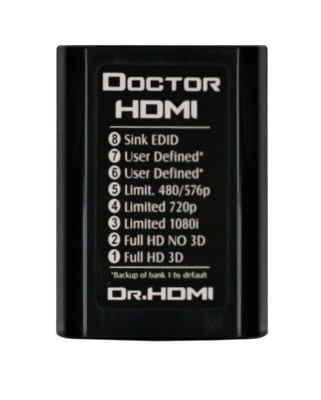

• Bank 1 – volle Fähigkeiten, alle 3D-Funktionen aktiv
• Bank 2 – volle Fähigkeiten ohne 3D
• Bank 3 – begrenzt auf 1080i, kein 3D
• Bank 4 – begrenzt auf 720p, kein 3D: der sicherste erste Test, wenn kein Bild kommt
• Bank 5 – begrenzt auf 480/576p, kein 3D, für ältere oder kritische Geräte
• Bänke 6 und 7 – Ihre eigene EDID, programmiert über Mini-USB mit dem Windows EDID Utility (ab Werk identisch mit Bank 1)
• Bank 8 – eine Kopie der EDID des angeschlossenen Displays

Wo sich Dr HDMI bezahlt macht

• PC und HTPC: die Grafikkarte sieht weiterhin dasselbe Display, sodass Fenster, Auflösung und Audioausgang nicht mehr springen, wenn Fernseher oder Receiver in den Standby gehen.
• Heimkino mit AV-Receiver und Projektor: eine feste EDID vor der Kette macht langsame oder unzuverlässige Synchronisation leichter zu diagnostizieren und behebt sie oft direkt.
• Splitter, Switches und Extender: ein gemeinsames Profil, das jedes angeschlossene Display verarbeitet, statt einer Quelle, die zwischen verschiedenen EDIDs rät.
• Ältere Geräte: begrenzen Sie eine Quelle gezielt auf 1080i, 720p oder 480/576p, wenn ein Konverter oder Display nicht mehr schafft.
• Systemintegratoren: eine programmierte EDID in Bank 6 oder 7 hält eine Installation vorhersehbar, und der Ausgang der Quelle bleibt aktiv, auch ohne angeschlossenes Display.

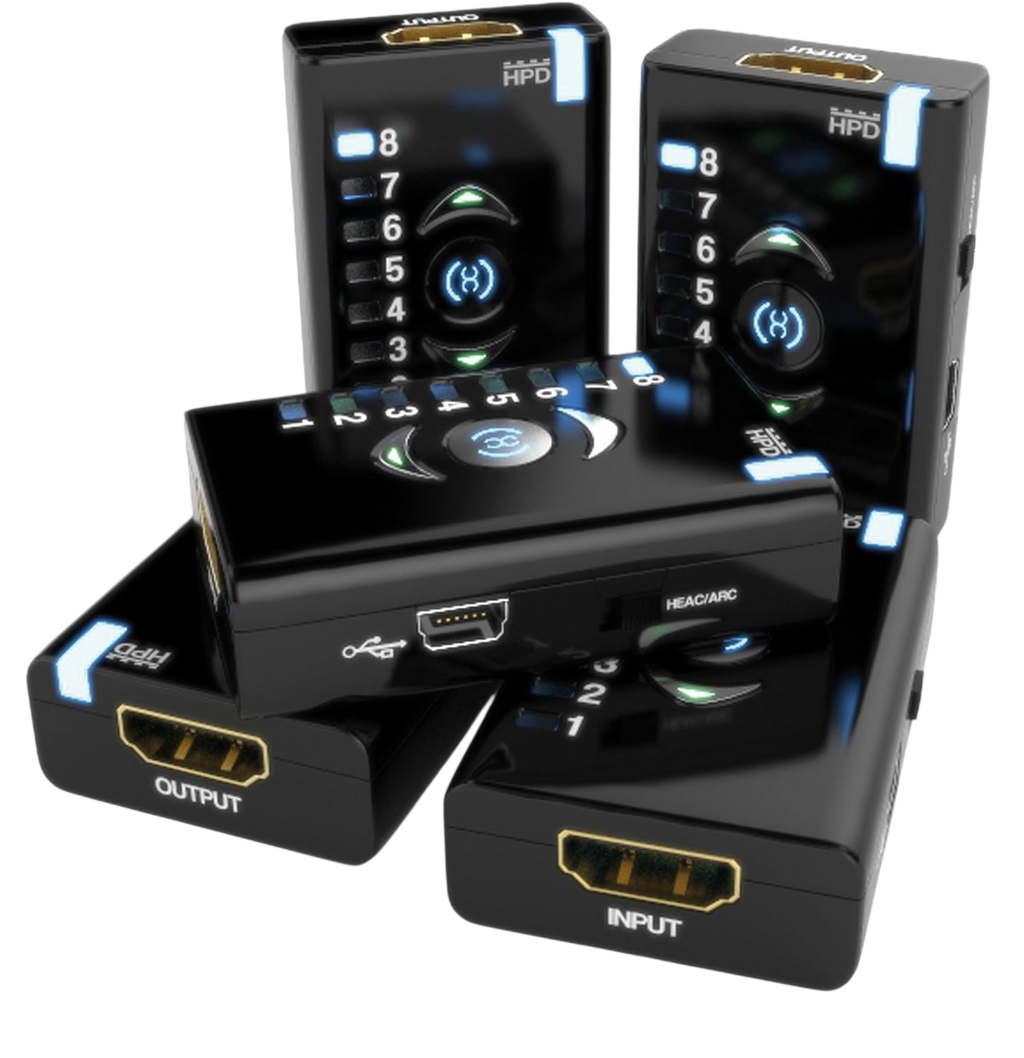

Für hartnäckige Handshake-Probleme gibt es noch einen Kniff: einen kleinen HEAC/ARC-Schiebeschalter, der HDMI-Pin 14 trennt oder wieder verbindet. Eingangsentzerrung und Kabelverlustkompensation helfen bei längeren Strecken. Die Stromversorgung kommt aus der HDMI-Verbindung selbst; ein USB-Netzteil lässt sich ergänzen, wenn die Quelle zu wenig liefert.

Ist das der richtige Dr HDMI für Sie?

Dies ist das originale HDMI-1.4a-Modell, gebaut für Ketten, die innerhalb von 1080p60, 1920×1200 (WUXGA) oder 2K bleiben. Innerhalb dieser Grenzen leistet es genau dasselbe wie seine neueren Brüder und ist das kleinste der drei. Es ist nicht für 4K, HDR, 4K120, VRR oder 8K gedacht. Für 4K60 mit HDR, Dolby Vision und LLDV bis 18 Gbps passt der Dr HDMI 4K besser; Gaming in 4K120 mit VRR und ALLM oder 8K verlangt nach dem Dr HDMI 8K auf Basis von HDMI 2.1. Einen direkten Vergleich finden Sie auf drhdmi.eu.

Ebenfalls gut zu wissen: Dr HDMI verwaltet EDID und HPD. HDCP reicht er unverändert durch; er kann ein Display ohne HDCP-Unterstützung also nicht für geschützte Inhalte tauglich machen und kein defektes Kabel und keinen defekten HDMI-Port reparieren.

Technische Daten

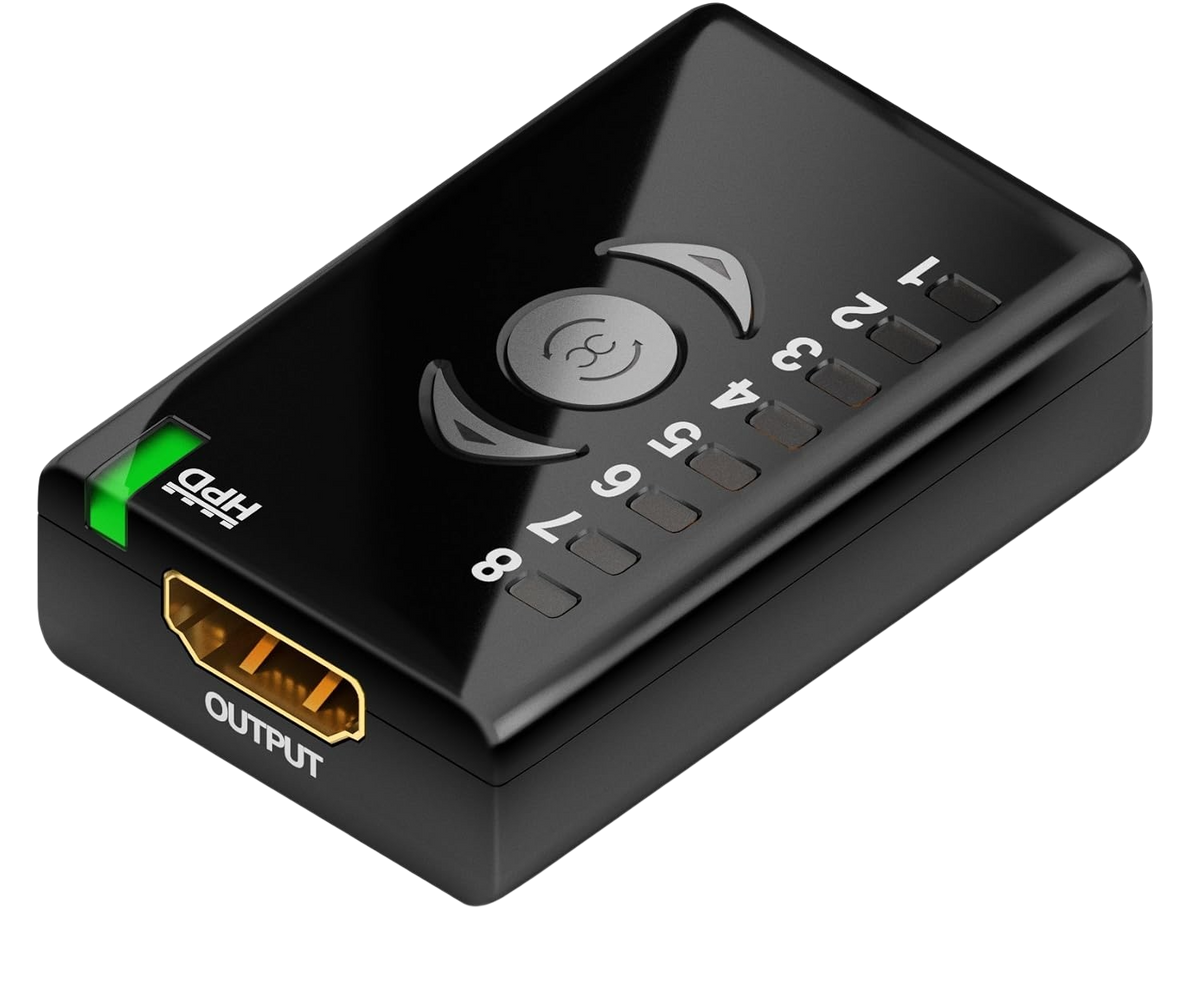

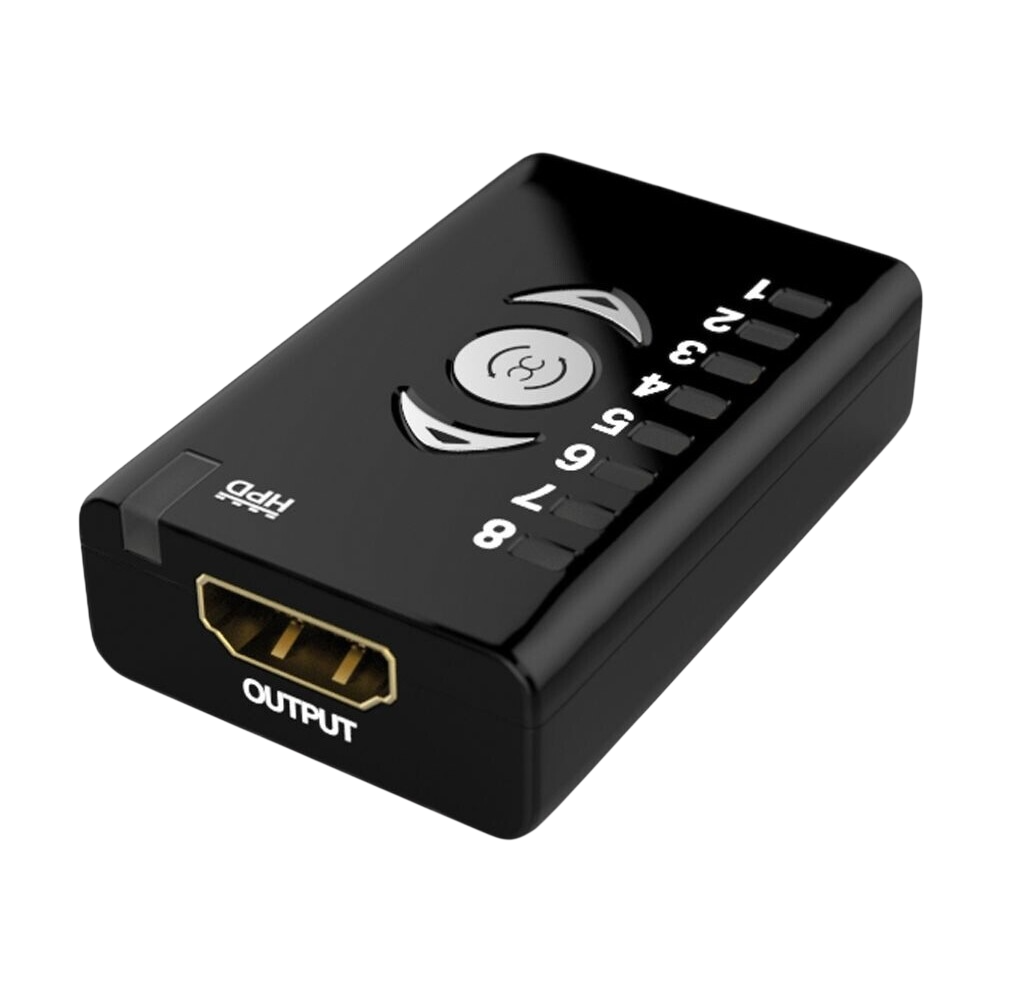

• HDMI: HDMI 1.4a, HDMI-Eingang und -Ausgang (Buchse)
• EDID: 8 Bänke – 5 Werksvoreinstellungen, 2 frei programmierbar, 1 Sink-Kopie; erweiterte EDID CEA-861, 256 Byte
• Video: Single-Link 225 MHz, 2,25 Gbps; 2K, WUXGA 1920×1200, 1080p60 mit 12-Bit Deep Color, x.v.Color
• Audio: Durchleitung von Dolby TrueHD und DTS-HD Master Audio
• Durchleitung: HDCP, CEC, Lip Sync
• Signal: Eingangskabelentzerrung, Kabelverlustkompensation bis 50 m*, +5V durch die HDMI/DVI-D-Kette weitergegeben
• HPD: Hot-Plug-Detect-Reset bei jedem Bankwechsel (etwa 2 Sekunden)

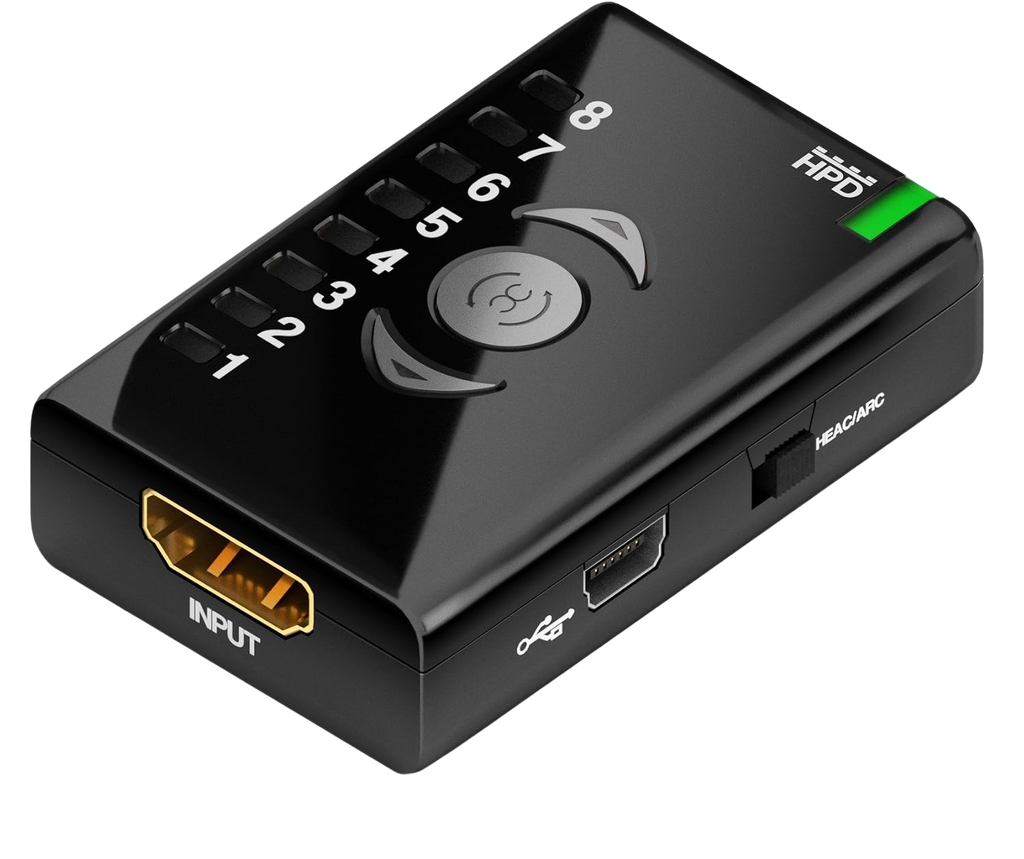

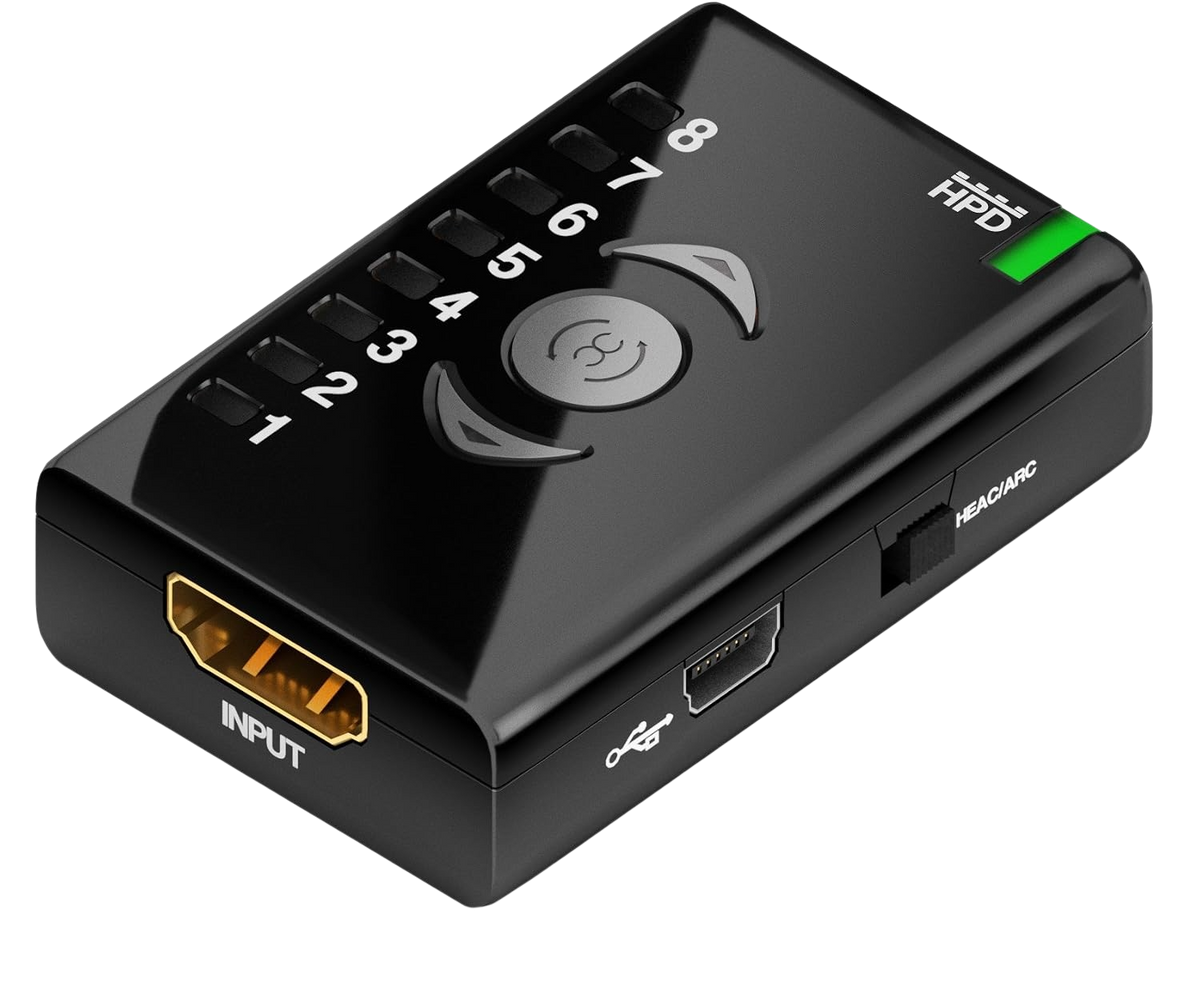

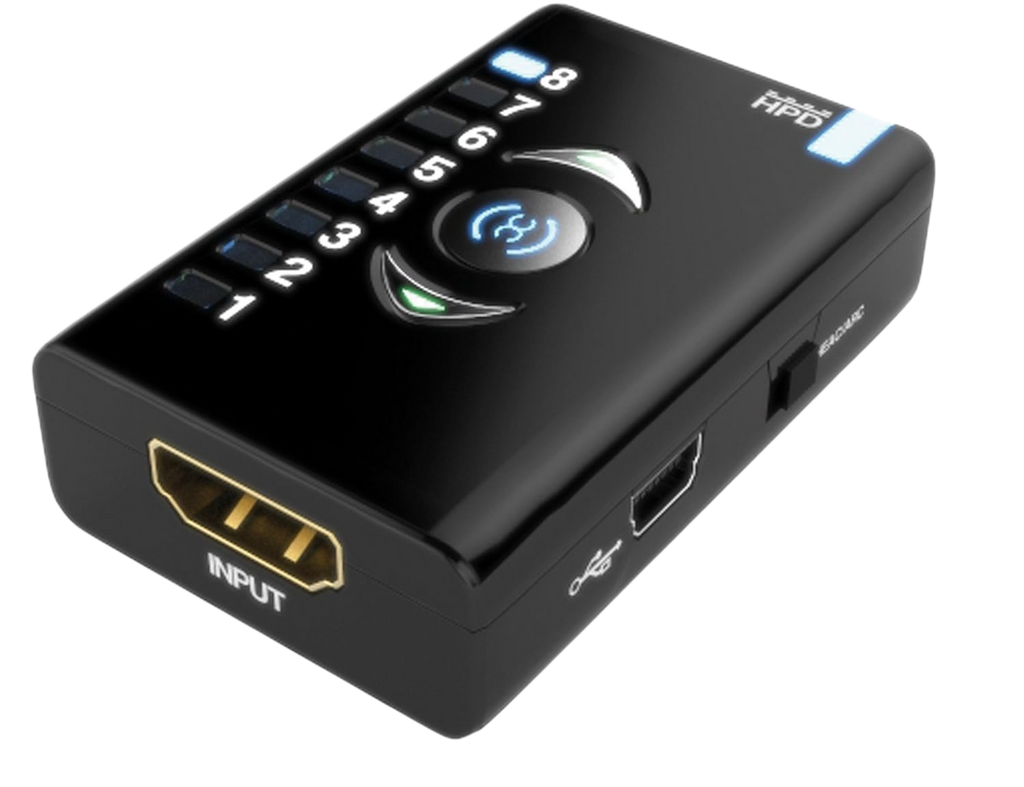

• Bedienung: ▲ / ▼ Bankwahl, mittlere Taste für Sink-EDID-Kopie, 8 Bank-LEDs, HPD-Anzeige
• Kompatibilitätsschalter: HDMI-Pin 14 ein/aus bei HEAC/ARC-Problemen
• USB: Mini-USB-B für Stromversorgung, Firmware-Updates und EDID-Programmierung (Windows)
• Stromversorgung: über die HDMI-Verbindung oder ein USB-Netzteil
• Emulation: arbeitet als HDMI/DVI-D-Emulator und Repeater
• Konformität: HDCP, FCC, CE
• Abmessungen: 60 × 40 × 20 mm, 50 g
• Lieferumfang: Dr HDMI, USB-auf-Mini-USB-Kabel (6 ft)

*Die praktische Reichweite hängt von Auflösung, Kabelqualität und der gesamten Kette ab.

Handbuch, Downloads und Support

Alles, was Sie für den Start und zur Problemlösung brauchen, finden Sie in der Dr-HDMI-Wissensdatenbank, verfügbar in 15 Sprachen:

• Handbuch – Anschluss, Bankwahl, Kopieren der Display-EDID, Anschlusspläne und eine Installations-Checkliste
• HDMI-Probleme lösen – kein Signal, Standby-Probleme, AVR, Projektor, PC und Auflösung
• Kein HDMI-Signal? – eine feste Testreihenfolge bei schwarzem Bild
• Downloads – Firmware 2.1 mit EDID Utility, das eigenständige EDID Utility und die USB-Treiber von Silicon Labs, auch für Windows 11
• Anwendungen – PC/HTPC, Heimkino, AV-Verteilung und Systemintegration
• EDID erklärt, HDMI-Handshake erklärt und Hot Plug Detect erklärt
• Unterstützung für 2K, WUXGA und 1080p60 – was in 225 MHz passt
• HDMI-Glossar – EDID, HPD, HDCP, DDC, CEC und mehr in verständlicher Sprache
